منبع تغذیه سوییچینگ 24 ولت 10 آمپر LXO

منبع تغذیه، پاورسوئیچینگ 24 ولت 10 آمپر ال اکس اُو (S - 240 - 24)

پاور سوئیچینگ ال اِکس اُو  یا همان ترانس فلزی 24 ولت 10 آمپر محصول شرکت لکسو است؛ حداکثر جریان خروجی آن 10 آمپر بوده و برخوردار از توانی برابر 240 وات است و در امور مختلفی، به مانند تجهیزات صنعتی مورد استفاده است. این ترانس به مانند سایر منابع تغذیه، برق شهری 100-256 AC را به جریان مستقیم DC 24 ولت تبدیل می‌کند. برخلاف منابع تغذیه قدیمی که در آن‌ها از سیم پیچ استفاده می‌شد، در این پاور از قطعات الکترونیکی استفاده شده و طبیعتا ابعاد و وزن آن کاهش یافته و قیمتش اقتصادی تر شده است و با استفاده از برق تثبیت شده از تجهیزات متصل به خود محافظت می‌کند.

چرا باید از منابع تغذیه سوئیچینگ استفاده کنیم؟

دستگاه‌های الکترونیکی و الکتریکی هر کدام دارای ولتاژ و جریان کاری خاصی هستند که معمولا کمتر از 220 ولت است، به همین دلیل ما نیازمند یک منبع تغذیه هستیم تا ولتاژ را کاهش دهد. ابتدا ولتاژ مورد نیاز دستگاه را باید مشخص کرد؛ در مرحله بعد جریان دستگاه محاسبه می‌شود. مثلا اگر ولتاژ کاری 24V و جریان 10A باشد، پس در نتیجه سوئیچینگ 24 ولت 10 آمپر اِل اکس اُو، بهترین گزینه‌ی برای تجهیز شما خواهد بود. در این ترانس از قطعات با کیفیتی همانند ترانسفورماتور، دیود، خازن و بسیاری دیگر استفاده شده است. با دریافت توان از یک منبع و اعمال ولتاژ تبدیل شده و جریان تغییر یافته، آن را در اختیار مصرف کننده قرار می‌دهد. ترمینال‌های پیچی، کار نصب سیم‌های ورودی و خروجی را آسان می‌کند. چراغ ال ای دی سبز رنگ وضعیت سلامتی و روشن بودن دستگاه را نشان می‌دهد. با پتانسیومتر دیمری نصب شده در کنار ترمینال ورودی، می‌توان ولتاژ را به صورت دستی و حداکثر 10 تا 15 درصد افزایش یا کاهش داد تا ولتاژ دقیقی در اختیار داشته باشیم. باید توجه داشت که در صورت استفاده ولتاژ بالا، مصرف کننده آمپر کمتری را طلب خواهد کرد.

اصول تکنیکی سختی در طراحی برد این ترانس فلزی به کار گرفته شده و از قطعات با کیفیتی در ساخت آن استفاده شده است، در نتیجه کاربرد آن در محیط‌های تجاری، مسکونی و آزمایشگاهی تضمین شده است. برق ورودی احتمالا همراه با نوسانات زیاد در ولتاژ و تغییرات آمپر و توان باشد، ولی این سوئیچینگ فارغ از این نوسانات عمل می‌کند و همواره ولتاژ ثابت 24 ولت را در اختیار مصرف کننده قرار می‌دهد. ناگفته نماند که در مواقع اتصال کوتاه و نوسانات شدید، برق را قطع می‌کند تا از سوختن خود ترانس و همچنین دستگاه‌های متصل جلوگیری شود. ولتاژهای ورودی 100 الی 120 ولت با فرکانس 60 هرتز و 200 الی 265 ولت 50 هرتز توسط این پاور پشتیبانی می‌شوند، مقادیر خارج از این محدوده، موجب قطع جریان برق خواهد شد.

کاربرد منبع تغذیه، پاورسوئیچینگ 24 ولت 10 آمپر  LXO

در بسیاری از سیستم‌ها که نیازمند 24 ولت هستند، از این ترانس فلزی می‌توان استفاده کرد؛ انواع مصارفی نظیر تجهیزات صنعتی، پرینتر‌های سه بعدی، انواع تابلو LED، تابلو برق آسانسور، دزدگیر، گیت ضد سرقت فروشگاهی، دستگاه‌های آزمایشگاهی، صنعتی، پروژه‌های الکترونیکی و رباتیک، اتوماسیون خانگی و اداری، تجهیزات روشنایی، ال ای دی، دستگاه CNC و موتور‌های DC، دستگاه‌های صوتی و تصویری، سیستم‌های نورپردازی، ویترین فروشگاهی، تابلو روان مغازه‌ و دستگاه‌هایی است که نیازمند جریان قدرتمند و پایدار هستند. این دستگاه را بدون بروز هیچ مشکلی می‌توان 24 ساعته و 7 روز هفته استفاده کرد.

ساختار منبع تغذیه، پاورسوئیچینگ 24 Volt 10 Amper آمپر LXO

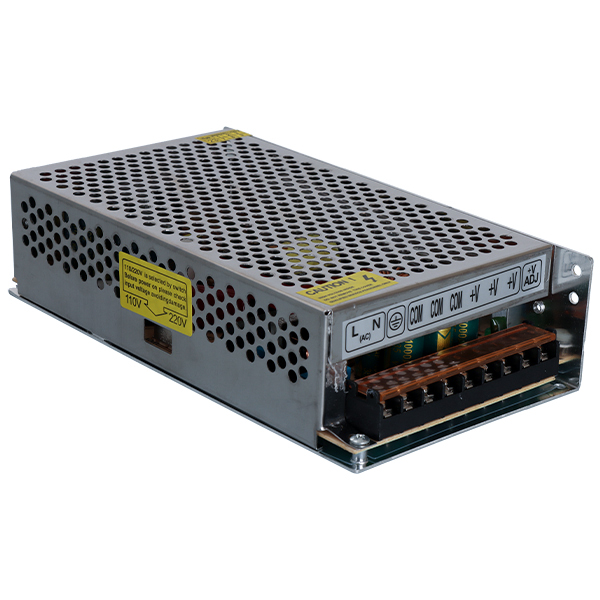

این سوئیچینگ در ابعاد 51 × 110 × 198 میلی‌متر و وزن 600 گرم به بازار ارائه شده و در کشور چین ساخته شده است؛ دارای 9 ترمینال، فاز (L)، نول (N)، ارت (اتصال به زمین)، 3 خروجی منفی (COM) و 3 خروجی مثبت (V) است. فن داخلی وجود ندارد و به جای آن، کار خنک سازی بر عهده‌ی بدنه مشبک فلزی است (بهمین دلیل گاه آن را منبع تغذیه لانه زنبوری نیز می‌گویند) تا تبادل گرمایی همواره در دستگاه انجام شود و گرما خارج شود (سوراخ های قسمت فوقانی ترانس موجب تسهیل گردش هوا و طولانی تر شدن عمر منبع تغذیه می‌گردد). این منبع تغذیه لانه زنبوری با ولتاژ ورودی 100-240VAC/100-265VAC و جریان ورودی 2 آمپر کار می‌کند و توان خروجی آن 240W (24V و 10A) و فرکانس ورودی آن 50/60Hz می‌باشد. با استفاده از پتانسیومتر، می‌توان ولتاژ خروجی را برای دستگاه های حساس به صورت دقیق تنظیم کرد. استاندارد مقاومت IP این ترانس 20 است و اجسام بزرگتر از 12 میلی متر امکان نفوذ به داخل آن را ندارند.

مزایای پاورسوئیچینگ 24 ولت 10 آمپرا اِل اکس اُو

▪ قطع کن، جریان را در هنگام اتصال کوتاه یا جریان کشی بالا، قطع می‌کند تا مانع از سوختن ترانس فلزی شود.

▪ تعداد ترمینال‌ها 9 عدد می‌باشد و از نوع پیچی هستند تا تجهیزات بیشتری امکان اتصال داشته باشند.

▪ یک چراغ ال ای دی در این دستگاه در نظر گرفته شده است که وضعیت سلامتی و روشن بودن آن را نشان می‌دهد.

▪ راندمان این ترانس بالاست و کمترین مقدار اتلاف انرژی در آن اتفاق می‌افتد.
