منبع تغذیه سوییچینگ 12 ولت 5 آمپر مدل LXO S

منبع تغذیه، پاورسوئیچینگ 12 ولت 5 آمپر مدل LXO Small

پاور سوئیچینگ LXO مدل S-60-12 در بدنه کوچکتر تعبیه شده است که پسوند Small یا به اختصار S نام گذاری شده است، همان ترانس فلزی 12 Volt 5 Amper، یک منبع تغذیه الکتریکی است که از آن برای تبدیل برق شهری AC به برق جریان مستقیم DC 12v بهره می‌برند. در این دستگاه، بجای سیم پیچ از قطعات الکترونیکی استفاده شده است، بنابراین ابعاد و وزن آن کاهش یافته و قیمت آن مناسب تر شده است. این ترانس فلزی از دستگاه‌های متصل خود با تامین برق تثبیت شده محافظت می‌کند و امکان خروج حداکثر جریان 5 آمپر را فراهم می‌کند و در نتیجه امکان تولید 60 وات را داراست. و در طیف گسترده‌ای از کاربردها، از جمله در تجهیزات دستگاه‌هایDVR ، NVR و دوربین‌های مدار بسته استفاده می‌شود. این ترانس فلزی بازدهی بالایی دارد و انرژی بسیار کمی در آن تلف می‌شود.

چرا از منبع تغذیه سوئیچینگ استفاده می‌کنیم؟

در این پاور سوئیچینگ‌ 12 Volt 5 Amper از قطعات با کیفیت نظیر دیود، ترانسفورماتور، خازن و بسیاری دیگر استفاده شده است؛ این دستگاه پس از دریافت توان الکتریکی، تبدیل ولتاژ و تغییر جریان را اعمال کرده و آن را به دستگاه مصرف کننده انتقال می‌دهد؛ ترمینال‌های این سوئیچینگ، از نوع پیچی هستند، در نتیجه اتصال سیم‌های ورودی و خروجی آسان خواهد بود. با استفاده از چراغ ال ای دی سبز رنگ تعبیه شده در آن، می‌توان وضعیت روشن و سالم بودن دستگاه را مشاهده کرد. پتانسومتر این پاور از نوع تریمری است و به صورت دستی تنظیم می‌شود و در کنار ترمینال ورودی نصب شده است، با استفاده از آن میتوانید ولتاژ خروجی را در حدود 10 الی 15 درصد افزایش یا کاهش بنا به نیاز دستگاه مصرف کننده تنظیم کنید. نکته‌ای که باید به آن توجه کرد این است که در صورت افزایش ولتاژ باید مقدار جریان کمتری استفاده کنید. استفاده از منابع تغذیه لانه زنبوری زمانی استفاده می‌شوند که علی رغم بازدهی بالا، دستگاه مصرف کننده حساس به ولتاژ باشد مانند دستگاه ضبط دوربین های مداربسته یا برد های الکترونیکی. بازدهی بالا، اندازه‌ی کوچک، قیمت مناسب و انعطاف‌پذیری این دستگاه، موجب محبوبیت آن شده است. این دستگاه به نحوی طراحی شده است که می‌تواند بدون وقفه، 24 ساعت، 7 روز هفته بدون هیچ مشکلی کار کند.

اصول تکنیکی بالای رعایت شده در طراحی برد این ترانس صنعتی و همچنین استفاده از قطعات با کیفیت، موجب شده استفاده از این دستگاه در محیط‌های مسکونی، تجاری و حتی آزمایشگاهی بسیار مناسب باشد. ارائه ولتاژ خروجی ثابت 12 ولت همواره با این سوئیچینگ لکسو، تضمین شده است، هر چند ولتاژ ورودی با نواسات زیادی همراه باشد و در نتیجه حتی اگر جریان و توان تغییر کند، ولتاژ خروجی دستگاه، مقدار ثابت 12V خواهد بود. در مواقع اتصال کوتاه و نوسانات شدید، این ترانس فلزی، برق را قطع می‌کند تا به تجهیزات صدمه ای وارد نشود. ولتاژهای برق ورودی 100 الی 120 ولت با فرکانس 60 هرتز و 200 الی 265 ولت 50 هرتز توسط این ترانس پشتیبانی می‌شوند؛ اگر ولتاژ کمتر یا بیشتر از این محدوده باشد، برق قطع می‌شود، تا از آسیب به خود ترانس و دستگاه‌های متصل جلوگیری شود.

کاربرد پاورسوئیچینگ 12V 5A مدل LXO S

ابعاد کوچک در کنار توان بالای تولیدی باعث شده است در داخل رک های کوچک 4 و 6 یونیت به راحتی در کنار دی وی ار یا ان وی آر قرار میگرد و به راحتی در Cam Box هایی که برای دوربین های مداربسته استفاده میشود جای میگیرد، یا برای استفاده در چراغ های ویترینی که نیازمند سوییچینگ دائم کاری هستید و نمیخواهید فضای زیادی را اشغال کند. تابلو های ال ای دی ثابت و نئون فلکسی و بک گراند رنگی با تابلو های نئونی برای اتاق گیمینگ و محل کار که نیازمند یک سوییچینگ با کیفیت و طول عمر بالا هستید میتوانید از این دستگاه استفاده کنید.

ساختار منبع تغذیه 12 Volt 5 Amper ال اِکس اُو

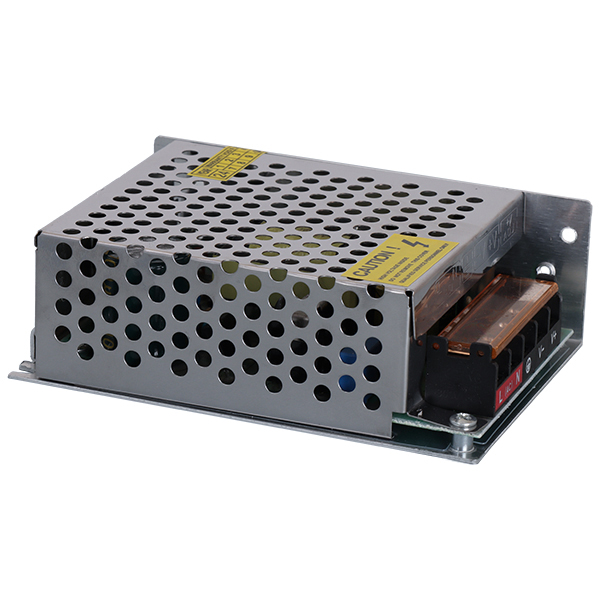

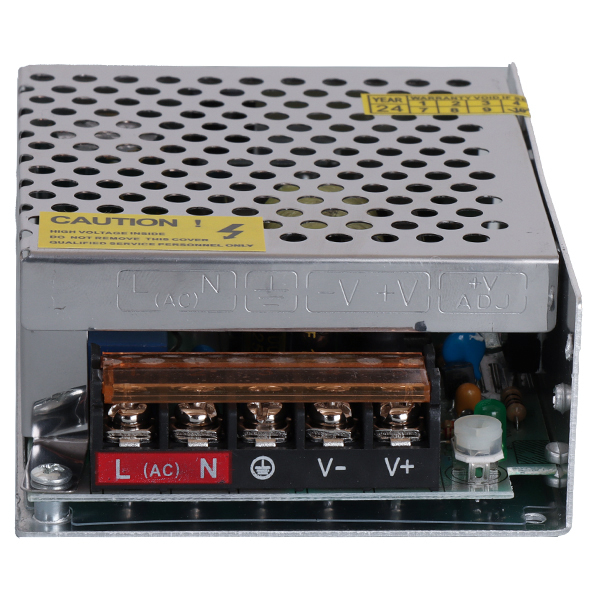

ابعاد این ترانس35 ×  78 ×110  میلی‌متر است و وزن آن 195 گرم است. ورود و خروج این منبع تغذیه، توسط 5 ترمینال پیچی تجهیز شده است که به ترتیب از راست به چپ از این قرار هستند: ترمینال مثبت خروجی (V)، ترمینال منفی خروجی (-V)، ارت، نول (N) و فاز (L). مقاومت IP20 نشان دهنده این موضوع میباشد که در مقابل نفوذ اجسام بزرگتر از 12.5 میلیمتر یا به عبارتی یک  در برابر رطوبت، مقاوم نیست و بخاطر برخورداری از بدنه‌ی توری، گاه این منبع تغذیه را لانه زنبوری نیز می‌نامند و بواسطه‌ی آن، تبادل گرمایی به سهولت انجام می‌شود؛ این موضوع عدم وجود فن داخلی را پوشش می‌دهد. از ویژگی‌های برجسته ظاهری این دستگاه، وجود چراغ وضعیت، پتانسیومتر و همچنین قطع کن است که در اتصال‌های کوتاه و جریان کشی‌های بالا، جریان را قطع می‌کند تا مانع از آسیب رسیدن به دستگاه شود. این مدل دارای مشابهی با همین مشخصات فنی است که تنها تفاوتش با این مدل در ابعاد است، در صورتی که با محدودیت فضا مواجه نیستید، می‌توانید مدل 12 ولت 5 آمپر LXO که از نظر ابعادی بزرگتر از این مدل می‌باشد.

مزایای پاورسوئیچینگ 12 ولت 5 آمپر مدل  LXO S

▪ سطح ولتاژ در آن با استفاده از پتانسیومتر کنترل می‌شود.

▪ دارای قطع کن جریان خروجی در مواقع اتصال کوتاه.

▪ از راندمان بالا و قابل توجهی برخوردار است.

▪ با بدنه توری، گرما براحتی خارج می‌شود و در نتیجه مدار داخلی خنک می‌ماند.

▪ 5 ترمینال در آن در نظر گرفته شده است.
